1.1

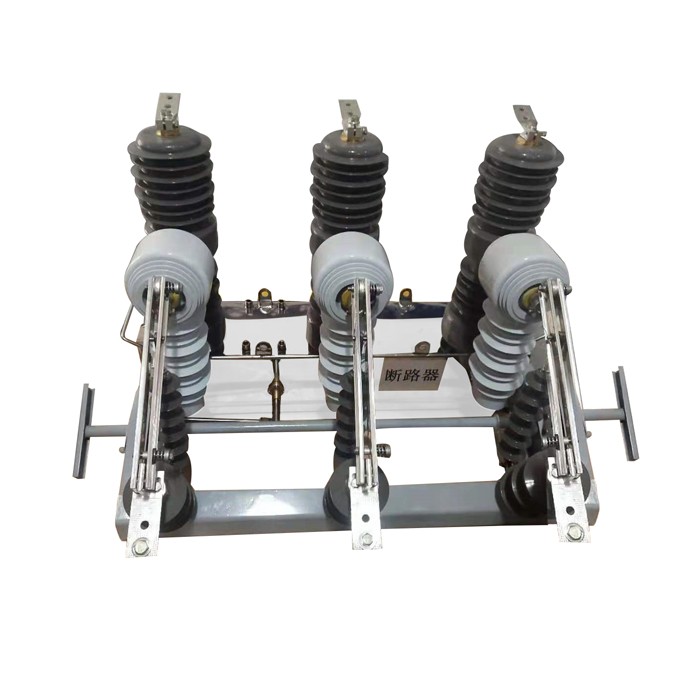

真空断路器

1.1.1

型号

1.1.2

开关结构

传感器形式

置于固封极柱外

绝缘材料

A：环氧树脂外包硅橡胶

B：户外环氧树脂

1.1.3

绝缘介质

空气

1.1.4

额定电压

kV

12

1.1.5

额定电流

A

630

1.1.6

额定电缆充电开断电流

A

25

1.1.7

额定短路开断电流

kA

20

1.1.8

温升试验电流

1.1Ir

1.1.9

额定工频1min

耐受电压

相对地/相间

kV

42

断口间

kV

48

1.1.10

额定雷电冲击耐受电压（1.2∕50ms）峰值

相对地/相间

kV

75

断口间

kV

85

1.1.11

额定短时耐受电流及持续时间

kA/s

20/3

1.1.12

额定峰值耐受电流

kA

50

1.1.13

额定短路开断电流

kA

20

1.1.14

额定短路关合电流

kA

50

1.1.15

主回路电阻

μΩ

投标人提供

1.1.16

机械稳定性

次

≥10000

1.1.17

外绝缘最小爬电距离

mm

372

1.1.18

额定短路开断电流开断次数

次

≥30次

1.1.19

分、合闸不同期

ms

≤2

1.1.20

触头合闸弹跳时间

ms

≤2

1.1.21

局部放电（1.1Ur）

pC

≤20

1.2

操作机构

1.2.1

操动机构型式或型号

弹簧

1.2.2

操作方式

电动，并具备手动操作功能

1.2.3

电动机电压

V

DC24

1.2.4

分、合闸瞬时功率

W

≤480

1.2.5

储能持续时间

s

≤15

1.2.6

储能功率

W

≤240

1.2.7

分、合闸峰值电流

A

≤20

1.2.8

辅助接点容量

DC24V、10A

1.2.9

遥信回路直流电阻

100次动作后＜1Ω

1.3

隔离开关

1.3.1

结构形式

外置，并与灭弧室互为闭锁

1.3.2

额定短时耐受电流及持续和时间（kA/s）

与断路器一致

1.3.3

额定峰值耐受电流（kA/s）

与断路器一致

1.3.4

主回路电阻（μΩ）

符合厂家提供技术数据

1.3.5

断口开距

满足断口绝缘性能要求

1.4

互感器组合模式

包含电流互感器、零序电压传感器、电磁式电压互感器。

1.5

电流互感器

1.5.1

额定电流比

(1) 相电流： 600A/5A或600A/1A

(2)零序电流：100A/1A

1.5.2

准确级

(1)相电流：保护5P10级、测量0.5S

(2)零序电流：采用100A/1A

一次侧输入电流为1A至额定电流时，满足1S（比差、角差）要求，保护准确度等级为5P10级。

1.5.3

实现方式

电磁式

1.5.4

温度范围

-40℃~70℃

1.6

零序电压传感器

1.6.1

额定电压比

零序电压：(10kV/)/( 6.5V/3)

1.6.2

准确级

零序电压：3P级

1.6.3

温度范围

-40℃~70℃

1.6.4

局部放电

pC

≤20（1.1Um）

1.6.5

与开关组合后绝缘电阻

MΩ

电容分压式：≥1000

电阻分压式：≥10

1.6.6

负载阻抗

≥2MΩ

1.7

电磁式电压互感器（外置式）

1.7.1

数量

1

1.7.2

额定电压比

线电压测量：10kV/0.1kV

供电电压：10kV/0.22kV

1.7.3

准确级

测量电压绕组：0.5级

供电电压绕组：3级

1.7.4

容量（VA）

测量电压绕组：≥10VA

供电电压绕组：长期容量≥50VA，短时容量≥300VA/30s
